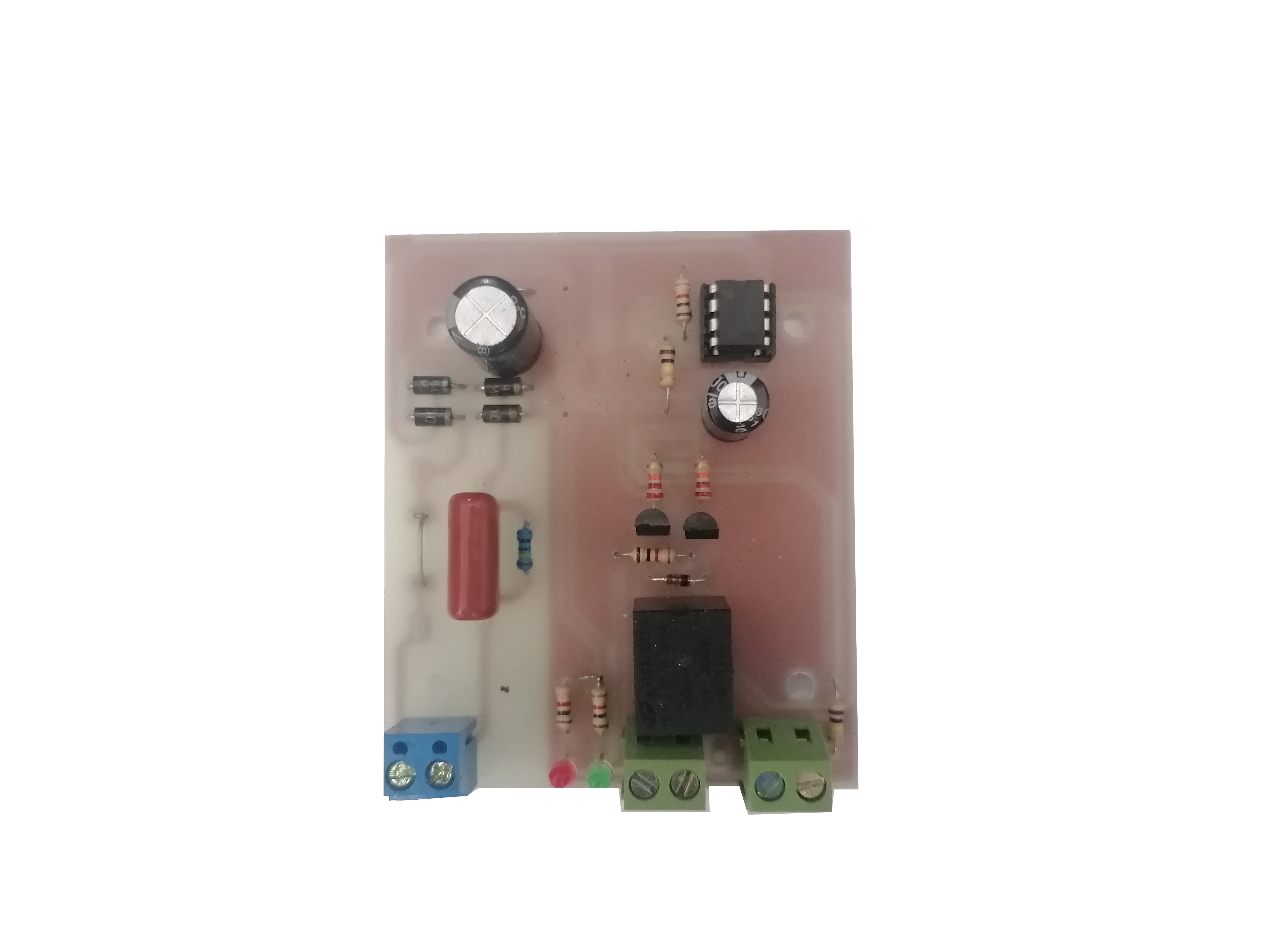

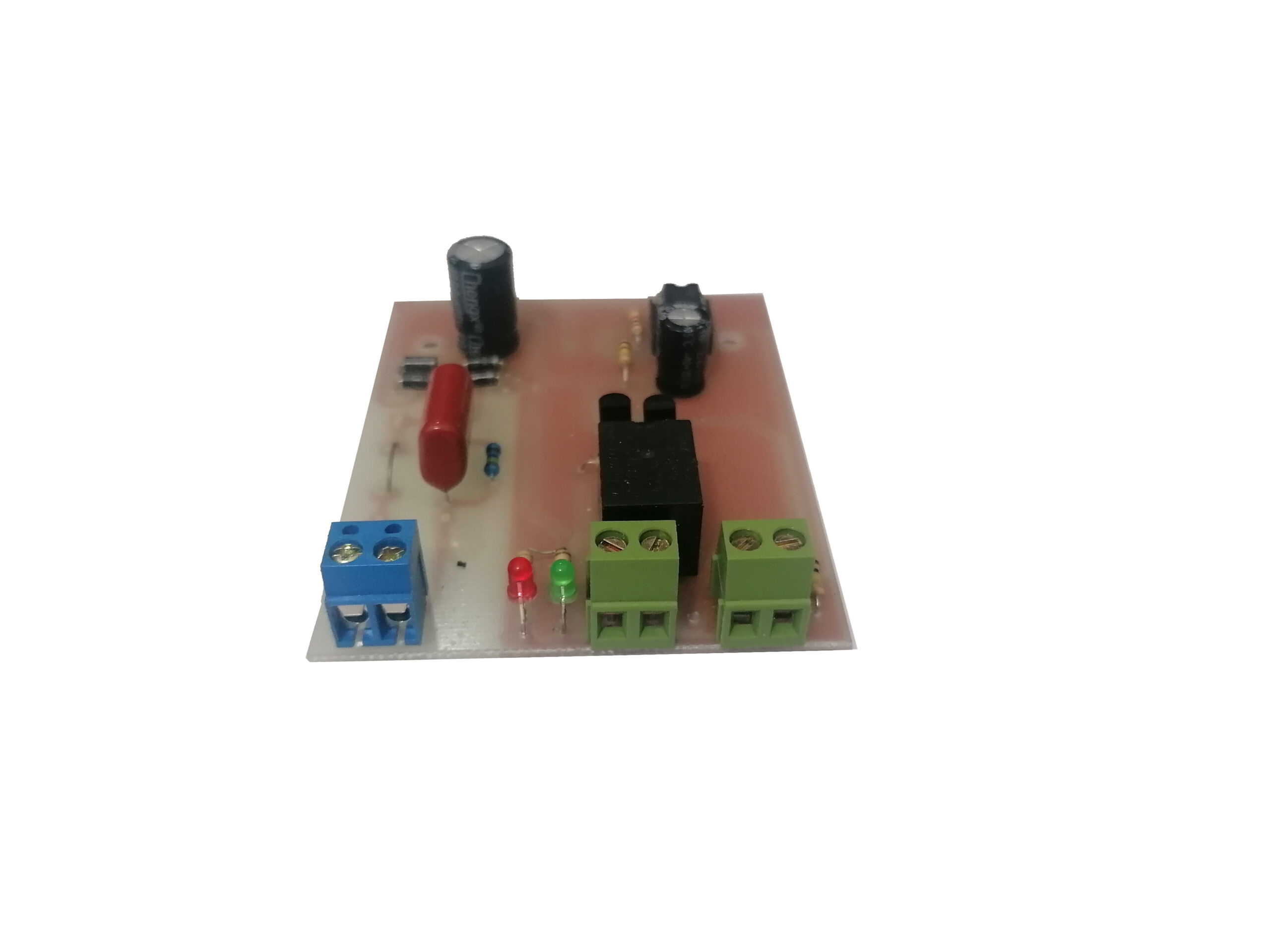

آشکار ساز سیم یون

میله یون چیست؟

الکترود یون پکیج یا مشعل همانند پرشر سوئیچ هوا یکی از مهمترین قطعات بکار رفته در این سیستم گرمایشی مشعل است که جنس آن از فولاد تنبر بوده و همانند ترموکوپل عمل می کند. وظیفه میله یون تشخیص شعله مشعل است. این قطعه نحوه ایجاد شعله در مشعل را بررسی و کنترل می کند تا به این ترتیب از کارکرد صحیح مشعل مطمئن شده و شعله خاموش نشود.

البته میزان حساسیت و مقاومت الکترود یون از ترموکوپل بسیار بیشتر است، به حدی که اگر شعله در درستی در  مشعل ایجاد نشود، این قطعه نمی تواند ایجاد شعله را تشخیص داده و در نتیجه مشعل خاموش می شود. در ادامه بیشتر در خصوص نحوه عملکرد میله یون، نوع کاربرد و شیوه عیب یابی و تعمیر این قطعه برای شما توضیح می دهیم.

عملکرد میله یون مشعل

جالب است بدانید که عملکرد میله یون شبیه به پیچ تنظیم شمعک آبگرمکن مخزنی است. به این ترتیب که بعد از تشکیل شعله در مشعل هوای بین میله یون و مشعل یونیزه می شود. در این مرحله مولکول های یونیزه شده هوا توسط قطب های مخالف ایجاد شده توسط میله یون و مشعل جذب می شوند. در نتیجه این اتفاق جریان الکتریسیته ایجاد شده و همین جریان الکتریسیته باعث سوختن مداوم شعله می شود.

محل قرارگیری میله یون بر روی برنر یا مشعل و در نزدیکی الکترود جرقه زن است که در فاصله 7 تا 9 میلی متری از سطح مشعل یا برنر قرار گرفته است. بنابراین وقتی شعله تشکیل می شود، حرارت نوک میله یون پکیج افزایش پیدا کرده و جریانی در حد چند میکرو آمپر را به برد ارسال می کند تا به این ترتیب برد از تشخیص شعله توسط میله یون باخبر شده و فرمان مداومت شعله را صادر کند.

کاربرد الکترود یون در مشعل

از توضیحاتی که در بخش های قبلی دادیم می توان اینطور برداشت کرد که کاربرد اصلی الکترود یون در مشعل شخیص شعله است و اینکه سوختن صحیح شعله را کنترل می کند.

میله یون مشعل شعله را از طریق جریان متناوبی که بین میله و بدنه مشعل ایجاد می کند، تشخیص می دهد. با توجه به این تعاریف می توان اینطور نتیجه گیری کرد که نقش میله یون در احتراق مشعل و در کل روشن ماندن این وسیله بسیار ضروری است و چه بسا در بسیاری از مواقع خرابی میله یون باعث خاموش و روشن شدن مشعل و حتی عدم تشکیل شعله در مشعل می شود.
